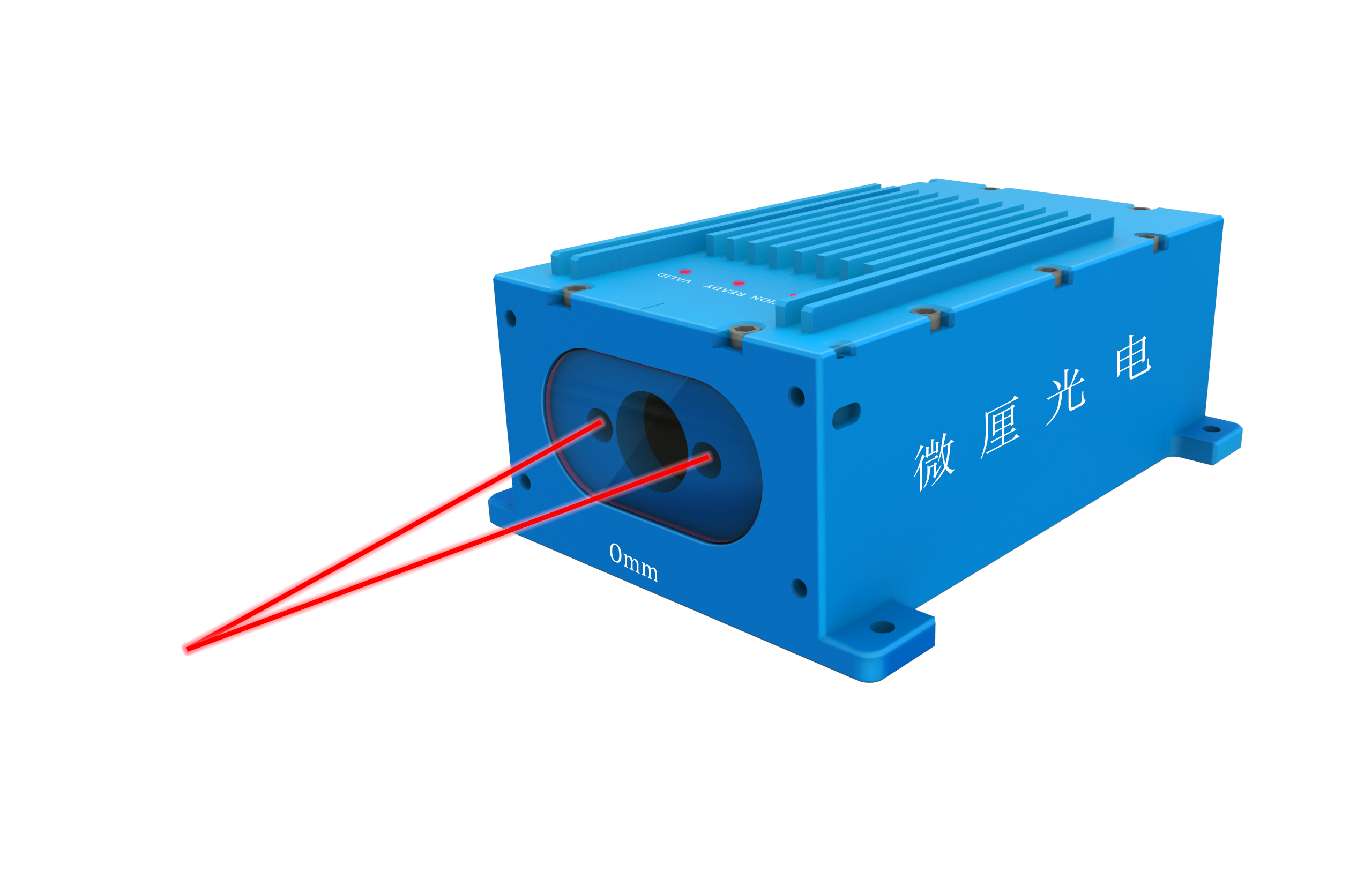

MicroCenti
激光多普勒測速測長系統
|
|
|
打破國外壟斷 突破行業瓶頸
業界領先水平 填補國內空白 |
 |
|
|
|
|
Product Features 產品特點 |
Product parameters 技術參數 |
|
① 采用全光纖方案，小型化； ② 采用高精度高速AD采樣，高速FPGA解算，精度高、 噪聲?。?/span> ③ 使用對人眼安全的紅外1550 nm波段光源； ④ 方向自動檢測，可測“0”速 ⑤ 幾乎可以在任何表面精確的測量 ⑥ 抗電磁干擾，穩定可靠
|
• 最小測量速度 ( m / m i n ) ： 0 • 最大測量速度( m / m i n )： 2 0 0 0 0 • 計量單位： m/s,m/min,km/h • 精度 ： 0 . 0 5 % • 重復性誤差 ： 0 . 0 2 % • 方向檢測 ： 方 向 自 動 檢 測 • 供電電壓 ： 2 0 ~ 2 8 V D C • 功率消耗 ： < 1 1 W • 防護等級 ： I P 6 7 • 溫度范圍 ： 0℃--50℃ • 抗電磁干擾等級 ： 標 準 四 級 • 尺寸大小( m m )：201×146×76.5 • 清零模式： 高電平，低電平，上升沿，下降沿 • 信號輸出： AB脈沖,RS422 • 工業協議 ： M o d b u s |
|
單雙向區別：主要有兩點
|
|
|
雙向：可以識別物體運動的正反方向，前進長度累計增加，后退自動 減少。 單向：不能識別被測物體運動的方向，被測物體無論前進還是后退長度都 會累計增加。
|
雙向：可以識別0速，只要被測物體微微運動，就會測出運動速度 和行進的長度。 單向：靜止0速時沒有多普勒信號，只有被測物體大于5-10mm/s運動 速度時才會有多普勒信號，被測物體大于這個臨界速度后測速儀才會 計算速度和長度。
|
|
雙向技術參數
|
單向技術參數
|
||
|
最小測量速度（m/min）： |
0 |
最小測量速度（m/min）： |
0.3-0.6 |
| 最大測量速度（m/min）： | 10000 | 最大測量速度（m/min）： | 10000 |
| 計量單位： | m/s,m/min,ft/s | 計量單位： | m/s,m/min,ft/s |
| 精度： | 0.05% | 精度： | 0.05%（運動起來） |
|
重復性誤差： |
0.02% | 重復性誤差： | 0.02% |
| 方向檢測： | 雙方向,自動檢測 |
方向檢測： |
無 |
| 供電電壓： | 20 ~ 28 VDC | 供電電壓： | 20 ~ 28 VDC |
| 功率消耗： | <11w | 功率消耗： | <11w |
|
防護等級： |
IP67 |
防護等級： |
IP67 |
| 溫度范圍： | 0℃--50℃ -30℃-- 70℃（安裝防護箱） |
溫度范圍： | 0℃--50℃ -30℃-- 70℃（安裝防護箱） |
|
抗電磁干擾等級： |
標準四級 | 抗電磁干擾等級： | 標準四級 |
| 尺寸大小： | 201×146×76.5 | 尺寸大小： | 201×146×76.5 |
| 清零模式： | 高電平，低電平，上升沿，下降沿 |
清零模式： |
高電平，低電平，上升沿，下降沿 |
| 信號輸出： | AB脈沖,RS422 | 信號輸出： | AB脈沖，RS422 |
| 工業協議： | Modbus | 工業協議： | Modbus |
|

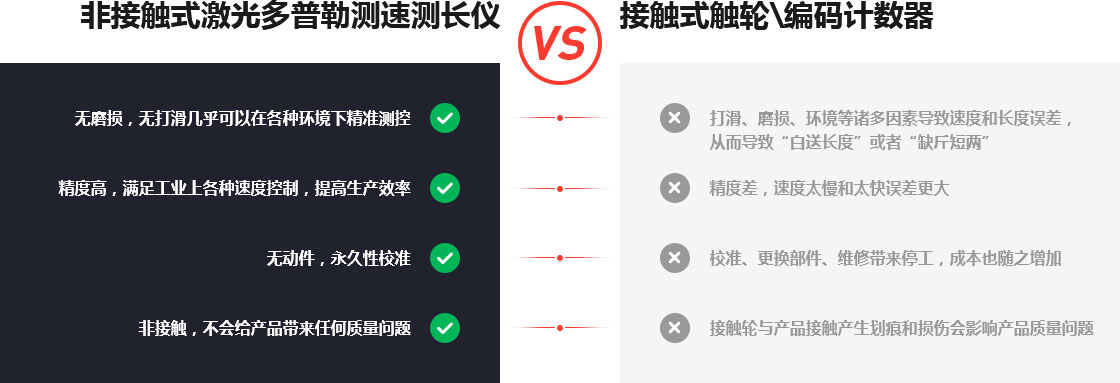

Product comparison 產品對比
|
|
工業應用領域 |
|
 |

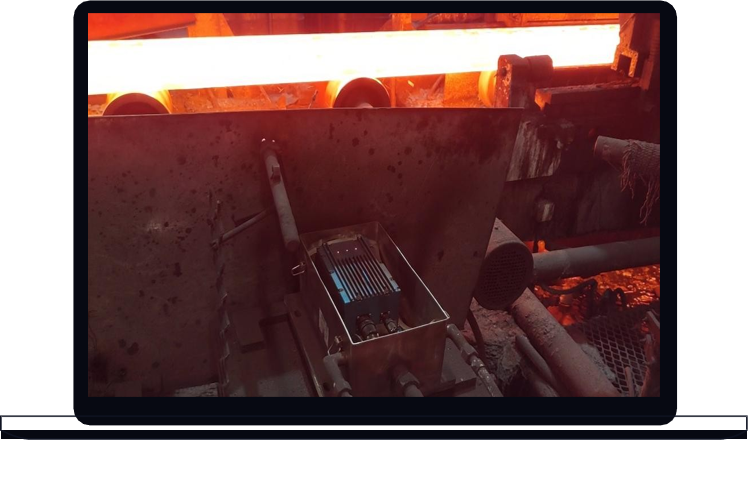

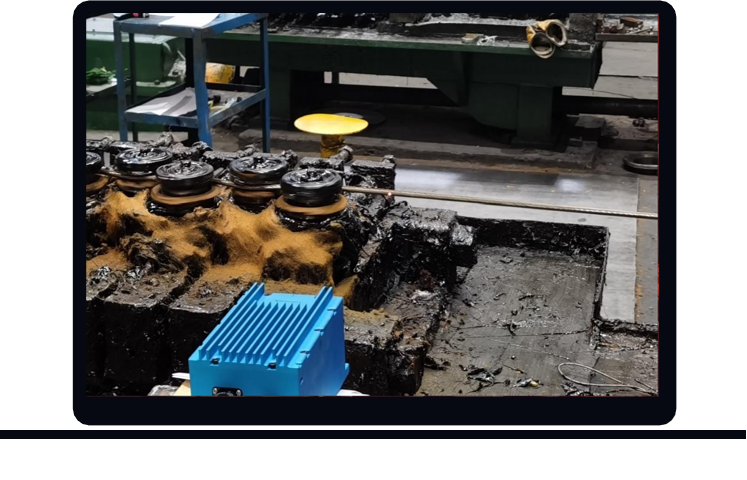

冶金行業： • MS-D-SC/H/L系列 該系統適用于各種 金屬產品的制造如棒材、管材、線材、 板材、帶鋼，熱軋、冷軋等，實時在線 精準的測量速度和長度，并可以測量 1000℃高溫的鋼坯。 •MS-D-SL1500,連鑄生產線專用， 可以 測量1000℃高溫鋼坯，適應更低速測量 并針對氧化鐵皮表面采用光強自動增益 功能，測量精度可以達到±0.1%（連鑄 產線這個精度非常高了）。 |
 |
線纜及其他行業： MS-D/S-W300 測量各種外徑和形狀的 線纜，包括絞線，軋紋線等，測量精度 可達到0.03%以內，最小可以測量 0.25mm直徑的光纖
還有紡織、薄膜、造紙、電纜、線材、木 材、建筑材料等產品的長度測量 |
|
●脈沖觸發相機視覺缺陷識別
MicroCenti激光多普勒測速儀在線測量物體速度和長度的同時，測速儀發出的可編輯脈沖用于觸發相機進行圖片采集，無論速度怎樣變化，都會保證采集到等比例的被測物體表面清晰圖像，從而達到缺陷識別。
●激光打碼機等速度和位置信息提供
MicroCenti激光多普勒測速儀能準確的給出精確速度和位置信息，可編輯脈沖驅動激光打碼機加工出來的文字圖案、logo標記、二維碼等精度高，加工效果均勻一致。
●瞬時速度測量：超快采樣頻率，50000次/秒
MS-S- InstantaneousSpeed該型號測速儀適合瞬間速度測量，采樣頻率每秒50000次，采樣時間高達0.02ms一次，最高可測量300m/s的瞬時速度，可輸出多個脈沖，可在極短的時間內測量出只有幾厘米長度的高速運動物體的瞬時速度。
如，氣缸測量，活塞，霍普金森桿等瞬時速度測量
●延展率速度差測量
軌道交通領域的應用
● 列車的速度測量與列車定位
MicroCenti測量的速度范圍和測量距離成正比，這是多普勒原理決定的，下面用50cm測量距離舉例
MS-D-RT500-NS可實現0-160km/h范圍測速，最低速度測量能達到0；適用于地鐵，城軌等中低速軌道列車測速及定位。
MS-D-RT500-HS可實現0-400公里范圍測速，最低速度測量能達到0；適用于高鐵列車等高速測速及定位。
MS-D-RT500-SS可實現0-1100公里范圍測速，最低速度測量能達到0；適用于特高速磁懸浮列車測速及定位。
● 列車檢修和狀態監測
MicroCenti多普勒測速儀結合機器視覺技術實現列車不停運情況下對列車動態檢測。
通過測速儀發出的脈沖觸發高速線陣相機陣列拍攝被檢測區域，拍攝的圖片一致性很好，車速變化很大時，圖像也不會變形。
MicroCenti多普勒測速儀配有強大的軟件分析系統，精確設置參數，使MicroCenti測速儀穩定，精準的測量。
|
|
|

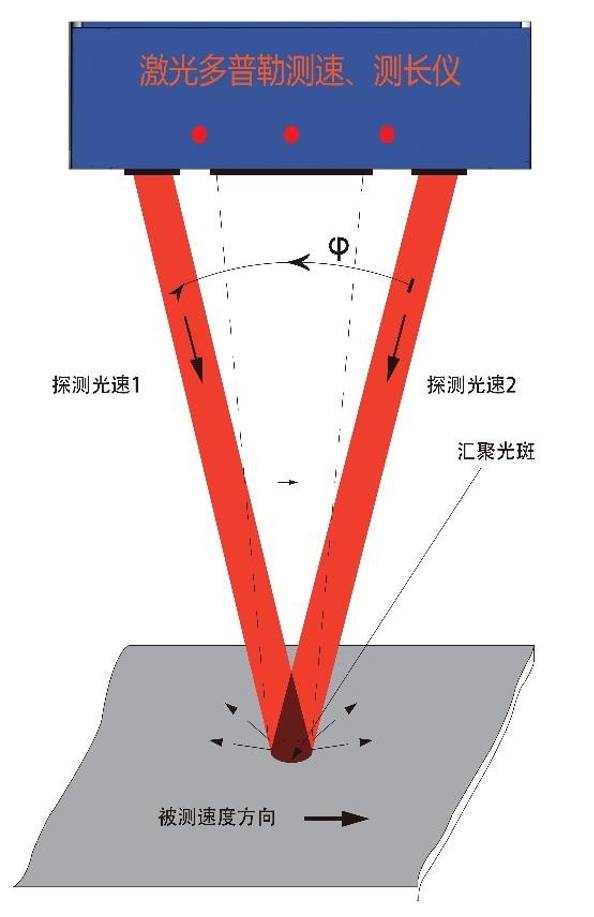

工作原理 |
|
|
● MicroCenti是一種采用相位調制器實現移頻并配合快速傅里葉變換實現頻率探測，進而實現速度測量的雙光束激光多普勒測速系統，是應用差分激光多普勒原理。
● DFB激光器發出的光平均分成兩束后射出，并在被測物體表面再次匯聚，探測器接收反射光，當被測物體橫向速度為零時，反射光與探測光頻率相同；當橫向速度不為零時，反射光相對探測光會發生頻移fp=(2sinφ/λ)?v。
● 測速儀通過快速傅里葉變換解算頻移大小，得出被測物體的橫向速度。
|
|
|
前景概述
● 在相關工業自動化生產中，精準的長度測量和精確的速度測控，對于優化生產過程十分必要。由于其“非接觸式”測量的特性，沒有磨損，不但可以將生產線的維護成本降到最低，更可以顯著提升流水線的可靠性，提高生產效率及產品質量，保證您的產品規格精確。極大降低生產成本，就能提高企業的競爭優勢。
● 在當下的智能制造的潮流中，MicroCenti的誕生打破了國外壟斷，大幅降低了該類產品的銷售價格。放眼未來，它必將更廣泛地應用到工業生產中，助力中國工業自動化升級！
|
|
|
型號分類
|
|
|
MS-S單向系列 |
300 |
500 |
700 |
1000 |
1200 |
1500 |
|
測量距離 |
300 |
500 |
700 |
1000 |
1200 |
1500 |
|
速度測量范圍 |
0.3~1200m/min |
0.3~3000m/min |
0.5~8000m/min |
0.6~12000m/min |
0.6~20000m/min |
0.6~20000m/min |
|
測量景深 |
60mm |
110mm |
120mm |
120mm |
130mm |
160mm |
|
MS-D雙向系列 |
300 |
500 |
700 |
1000 |
1200 |
1500 |
|
測量距離 |
300 |
500 |
700 |
1000 |
1200 |
1500 |
|
速度測量范圍 |
0~±1200m/min |
0~±3000m/min |
0~±8000m/min |
0~±12000m/min |
0~±20000m/min |
0~±20000m/min |
|
測量景深 |
60mm |
100mm |
120mm |
120mm |
130mm |
160mm |
|

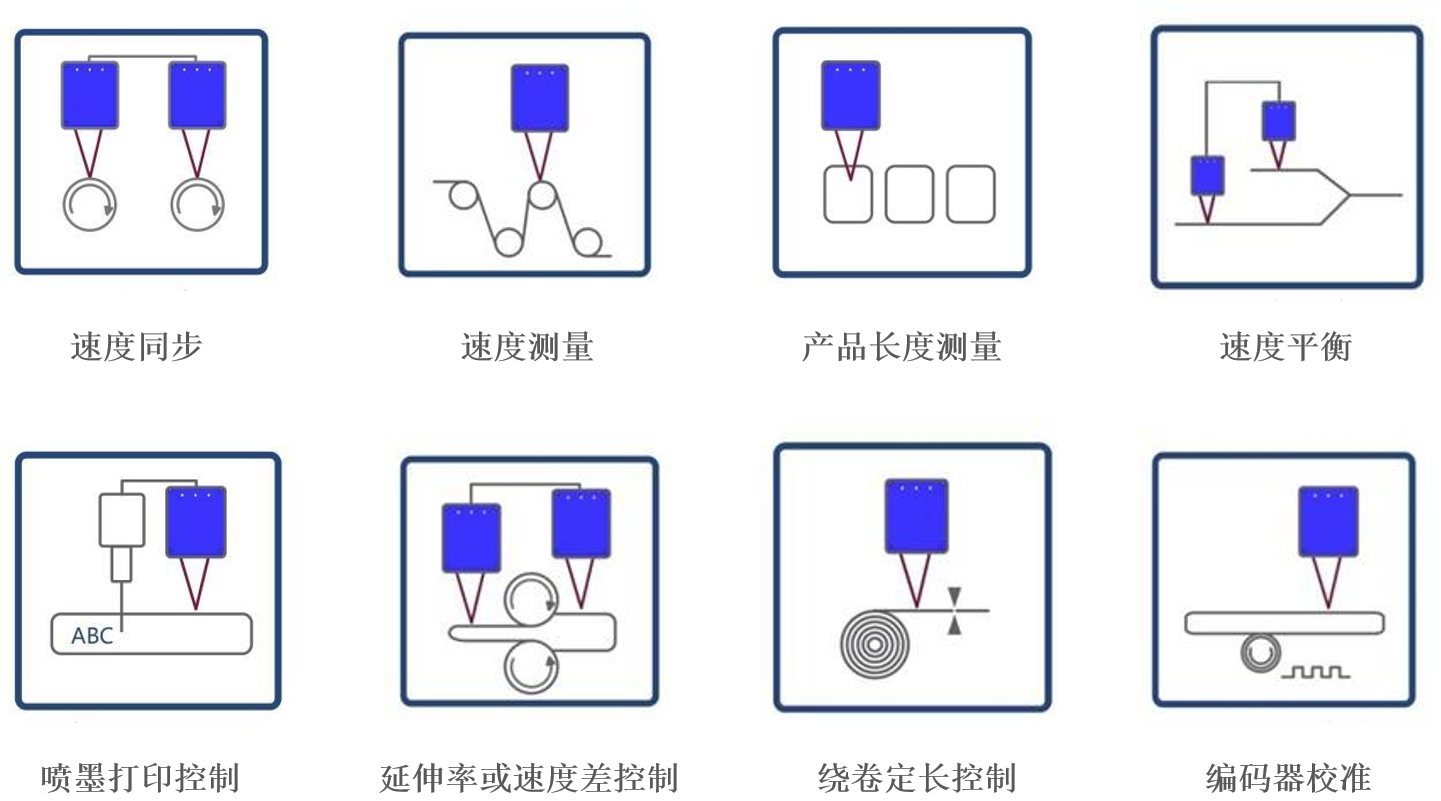

測量模式
 |
|

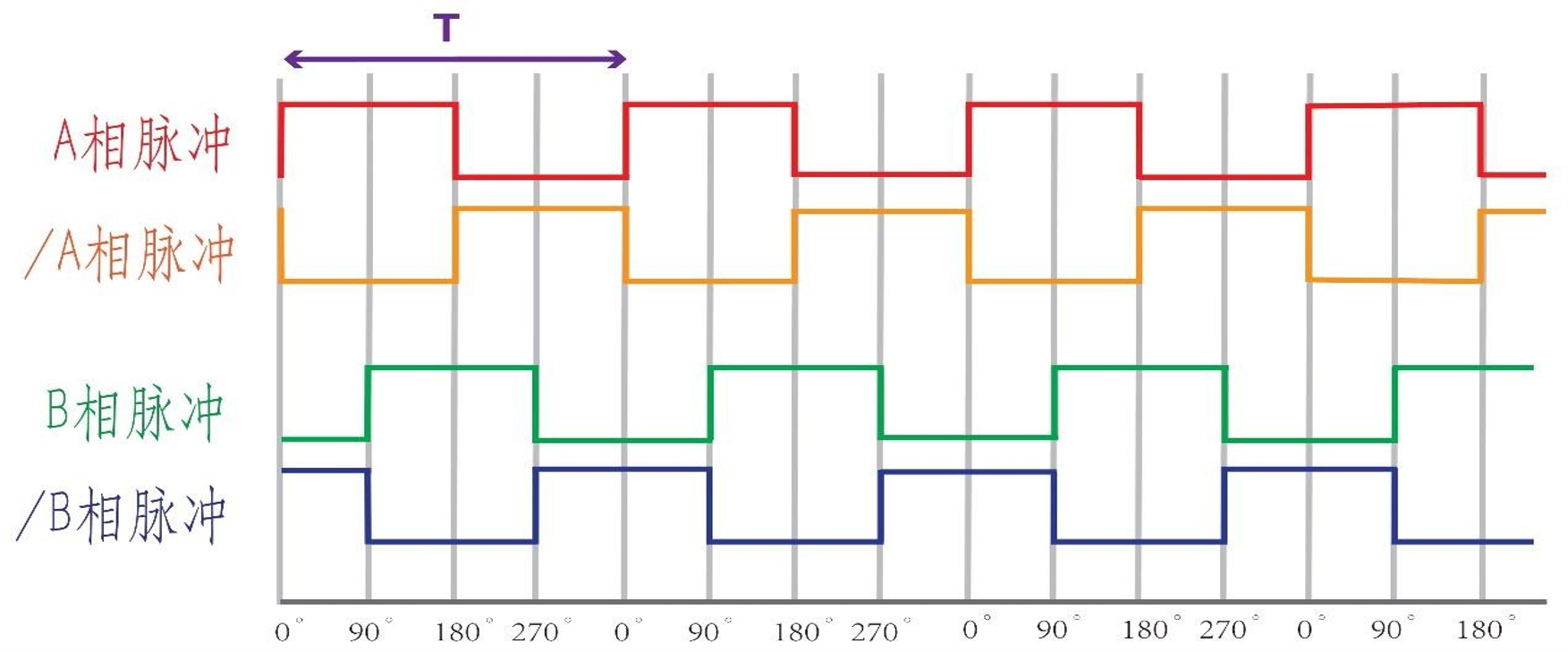

AB脈沖示意圖：脈沖輸出5V,12V,24V可選
|
